Programmierung eines Ruftasters
Drücken Sie die Programmiertaste (4) für ca. 2 Sekunden. Nach dem loslassen sollte die untere LED (2) beginnen rot zu blinken.
Lösen Sie nun den Sender aus, welchen Sie auf das Gerät speichern möchten.
Wenn das Speichern erfolgreich war, blinken die beiden LEDs auf dem Empfänger abwechselnd rot und grün auf.
Testen Sie nun, ob der Empfänger nach dem Drücken des Senders auslöst.
Total können 20 Sender auf das Gerät gespeichert werden.
Programmierung einer Weglaufschlaufe
Drücken Sie die Programmiertaste (4) für ca. 2 Sekunden. Nach dem loslassen sollte die untere LED (2) beginnen rot zu blinken.
Gehen Sie nun mit einem Weglaufsender (S87L) in die Schlaufe hinein.
Wenn das Speichern erfolgreich war, blinken die beiden LEDs auf dem Empfänger abwechselnd rot und grün auf.
Testen Sie nun, ob der Empfänger beim Betreten der Schlaufe einen Ruf auslöst.
Auf einen Empfänger kann jeweils eine Schlaufe gespeichert werden. Dieser Empfänger gibt alle Weglaufsender an, welche diese Schlaufe betreten.
Löschen eines Ruftasters
Drücken Sie die Programmiertaste (4) so lange, bis die obere LED (1) beginnt zu blinken. Anschliessend sollte die obere LED (1) konstant grün leuchten, während die untere LED (2) rot blinkt.
Lösen Sie nun den Sender aus, welchen Sie löschen möchten.
Wurde der Sender erkennt, blinken die beiden LEDs auf dem Empfänger abwechselnd auf.
Testen Sie nun, ob beim Drücken des Senders der Empfänger nicht mehr auslöst.
Löschen aller Ruftaster
Drücken und halten Sie die Programmiertaste (4) gedrückt. Die obere LED (1) beginnt zu blinken, halten Sie weiterhin die Taste gedrückt. Nach einigen Sekunden leuchtet die obere LED (1) wieder konstant. Nach einem weiteren Augenblick blinkt die obere LED (1) wieder auf. Lassen Sie nun die Programmiertaste (4) wieder los. Nun sollte die untere LED (2) beginnen rot zu blinken.
Wenn beim Sender nur noch die obere LED (1) konstant leuchtet ist der Vorgang abgeschlossen. Nun können Sie testen, ob der Empfänger nicht mehr auf die Sender reagiert.
Technische Daten
| Abmessungen (H x W x D) | 133 x 82 x 26 mm |
| Gewicht | 110 g |
| Frequenz | 868.8 MHz |
| Spannungsversorgung | 6 – 30 V DC oder Netzteil |
| Stromverbrauch | Übertragung: 60 mA / Ruhe: 30mA |
| Betriebstemperatur | -10 – 55 °C |
| Lagertemperatur | -20 – 80 °C |
| Relais | 0.3A bei 30V DC / AC |
Geräteaufbau
Das Gerät weist folgende Bestandteile auf.
Anschluss Schraubklemmen
| 1
|
Spannungsversorgung | 6 – 30V DC, 100mA |
| 2
|
Spannungsversorgung | GND |
| 3
|
Spezial Ausgang |
| 4
|
Spezial Ausgang |
| 5
|
Relais 1 | NO / Schliesser |
| 6
|
Relais 1 | COM |
| 7
|
Relais 1 | NC / Öffner |
| 8
|
Relais 2 | NO / Schliesser |
| 9
|
Relais 2 | COM |
| 10 | Relais 2 | NC / Öffner |
Anschluss RJ12
| 1
|
Spannungsversorgung | 6 – 30V DC, 100mA |
| 2
|
Relais 1 | COM |
| 3
|
Serieller Port ( UART RX, 3V, 242kb/s ) |
| 4
|
Serieller Port ( UART TX, 3V, 242kb/s ) |
| 5
|
Relais 1 | NO / Schliesser |
| 6 | Spannungsversorgung | GND |
Zubehör
Der Funkempfänger LE80 kann mit folgendem Zubehör kombiniert werden.

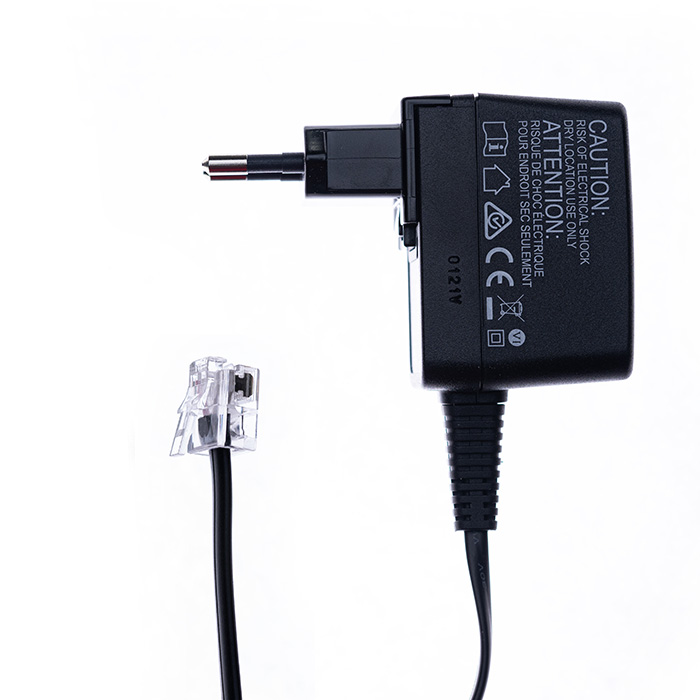

TeleAlarm Netzteil 12V für LE10 / LE80
T.000.001.671
S87 Armband-Funksender mit grauem Knopf
T.240.001.469
S85 Funksender mit Kordel
T.240.001.485
S87L Dementia- und Lokalisierungssender mit rotem Knopf. Für Weglaufalarme
T.240.001.484
